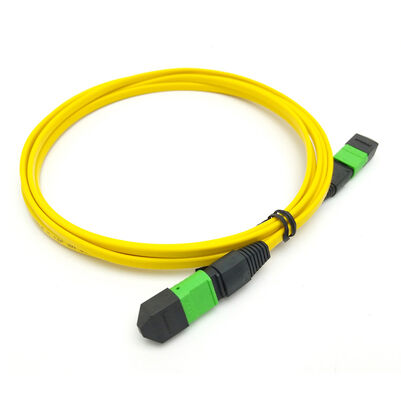

48fibers SMF G657A1 G657A2 MPO-48 MTP-48 APC Ultra Low Loss Fiber Optical Trunk Cable Tipo A B C

Polarità del cavo trunk MPO MTP Tipo A, Tipo B, Tipo C

• Digitare una polarità

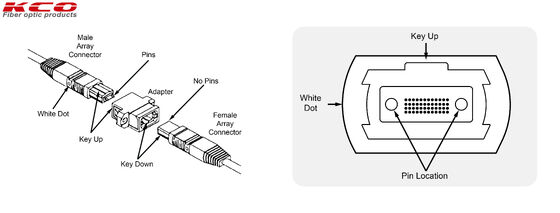

  Il tipo A dei cavi MPO MTP utilizza un connettore MPO MTP key-up su un'estremità e un connettore MPO MTP key-down sull'altra estremità, mantenendo una connessione diretta in cui la posizione 1 della fibra si collega alla posizione 1 all'estremità opposta. La chiave si riferisce ad una sporgenza fisica sul connettore MPO MTP che determina l'orientamento durante l'accoppiamento. Nel tipo A dei cavi breakout MPO MTP, la mappatura delle fibre rimane sequenziale. Le posizioni 1 e 2 sul connettore MPO MTP vengono collegate al primo connettore duplex LC (o altro connettore), le posizioni 3 e 4 al secondo duplex LC e così via. Questa mappatura semplice semplifica la risoluzione dei problemi ma richiede tipi di cavi di connessione specifici (cavi incrociati AB) sui collegamenti delle apparecchiature per ottenere il corretto allineamento Tx-to-Rx.
• Polarità di tipo B
  Il tipo B dei cavi MPO MTP utilizza connettori key-up su entrambe le estremità con posizioni della fibra invertite: la fibra nella posizione 1 su un'estremità si accoppia con la posizione 48 sull'estremità opposta. Questa configurazione invertita è particolarmente apprezzata per le connessioni dirette 40G QSFP+ e 100G QSFP28 perché fornisce naturalmente l'inversione di polarità richiesta. I cavi breakout MPO MTP di tipo B funzionano perfettamente con i ricetrasmettitori 40GBASE-SR4 PSM4 per convertire le porte 40G in quattro connessioni 10G o le porte 100G in quattro connessioni 25G. La polarità invertita elimina la necessità di cavi di connessione specializzati su entrambe le estremità: i cavi di connessione AB diretti standard funzionano correttamente in tutto il canale.
• Polarità di tipo C
  Il tipo C dei cavi MPO MTP capovolge coppie di fibre adiacenti. La posizione 1 si sposta nella posizione 2 all'estremità opposta, la posizione 2 si sposta nella posizione 1 e questo capovolgimento della coppia continua in tutto il connettore. Sebbene meno comune nelle applicazioni monomodali. Il tipo C del cavo MPO MTP offre flessibilità in alcune architetture basate su cassette in cui l'inversione delle coppie semplifica lo schema di polarità generale. La regola fondamentale: non mescolare mai i tipi di polarità all'interno di un singolo canale. Ciò causerebbe un disallineamento del segnale e errori di comunicazione.

Dettagli del prodotto

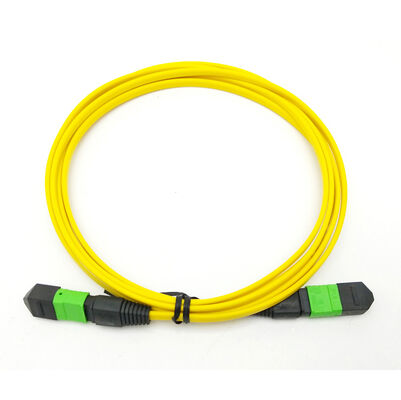

tipo ABC del cavo del tronco di fibra ottica a perdite ultra ridotte di 48fibers SMF G657A1 G657A2 MPO-48 MTP-48 APC

• Lato connettore A: MPO-48 APC / MTP-48 APC
• Lato connettore B: MPO-48 APC / MTP-48 APC
• Tipo di fibra: modalità singola G657A1 / G657A2
• Conteggio fibre: 48F
• Diametro del cavo: 3,0 mm
• Materiale guaina esterna del cavo: LSZH, PVC, OFNR
• Colore cavo: giallo (personalizzato)
• Polarità: personalizzata
• IL: Perdita ultra bassa (0,35 dB)
• RL: 55 dB
• Lunghezza cavo: personalizzata
• Testato in fabbrica al 100% prima della spedizione.
• Il rapporto di prova viene fornito con ogni pezzo.
• Servizio OEM: disponibile
• Imballaggio: 1 pezzo/borsa
