1 In 6 Out Tipo Cupola Chiusura Giunzione Fibra Ottica con Capacità 288 Core Scatola Giunzione Fibra Ottica per Reti Splitter PLC

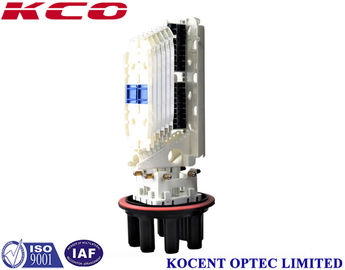

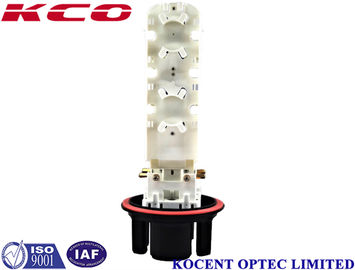

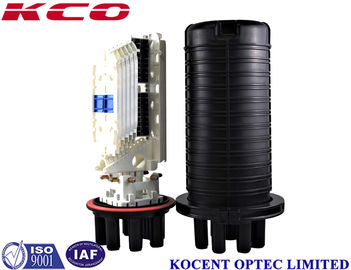

Il KCO-05A-32 è un chiusino per giunzioni in fibra ottica di tipo a cupola progettato per configurazioni di splitter PLC 1×32 e 2×32. Questa scatola di giunzione con grado di protezione IP67 offre una protezione robusta per le giunzioni in fibra ottica in ambienti esterni e industriali esigenti. Costruito in plastica ABS o PP, può ospitare fino a 288 anime di fibra su un massimo di 6 vassoi di giunzione, con 1 porta di ingresso cavo e 6 porte di uscita cavo.

1. Selezionare un anello di cavo con il diametro esterno appropriato e farlo passare attraverso il cavo ottico. Sbucciare il cavo, rimuovere gli alloggiamenti esterni e interni nonché il tubo a contratto libero, e lavare il grasso di riempimento, lasciando esposti 1,1-1,6 m di fibra e 30-50 mm di anima in acciaio.
2. Fissare la scheda di pressatura del cavo e il cavo insieme all'anima in acciaio di rinforzo del cavo. Se il diametro del cavo è inferiore a 10 mm, legare prima il punto di fissaggio del cavo con nastro adesivo fino a quando il diametro raggiunge 12 mm, quindi fissarlo.
3. Introdurre la fibra nel vassoio di fusione e connessione. Fissare il tubo termoretraibile e il tubo di fusione a una delle fibre di connessione. Dopo aver fuso e connesso la fibra, spostare il tubo termoretraibile e il tubo di fusione e fissare il bastoncino di rinforzo in acciaio inossidabile (o quarzo), assicurandosi che il punto di connessione sia al centro del tubo di alloggiamento. Riscaldare il tubo per fonderli in uno. Posizionare il giunto protetto nel vassoio di posa della fibra (un vassoio può contenere 12 anime).
4. Posare la fibra rimanente nel vassoio di fusione e connessione in modo uniforme e fissare la fibra avvolta con fascette di nylon. Utilizzare i vassoi dal basso verso l'alto. Dopo che tutte le fibre sono state connesse, coprire lo strato superiore e fissarlo.
5. Posizionare il chiusino e installare il filo di terra in conformità con il piano di progetto.
6. Sigillare il fermacavo vicino all'ingresso del chiusino di giunzione e l'unione degli anelli del cavo con nastro sigillante. Chiudere gli ingressi inutilizzati con tappi, sigillando le parti concave esposte del tappo con nastro. Inserire le strisce sigillanti nella scanalatura di tenuta sui lati del guscio e applicare grasso alla parte concava dell'ingresso del corpo tra le due metà del guscio. Chiudere le due metà del guscio e stringere con bulloni in acciaio inossidabile, applicando una forza bilanciata.
7. Posizionare e fissare lo strumento di sospensione in base ai requisiti di posa.

La personalizzazione del marchio è disponibile per beni inclusi cavi, sacchetti di imballaggio, etichette e altre superfici. I nostri servizi OEM e ODM sono sempre pronti ad accogliere le vostre esigenze.

Viene utilizzato un imballaggio standard per l'esportazione: scatola di cartone, scatola di legno o pallet di legno.

• Espresso internazionale: UPS, TNT, DHL, ecc.
• Trasporto aereo internazionale: CA, AA, EA, ecc.
• Via mare
