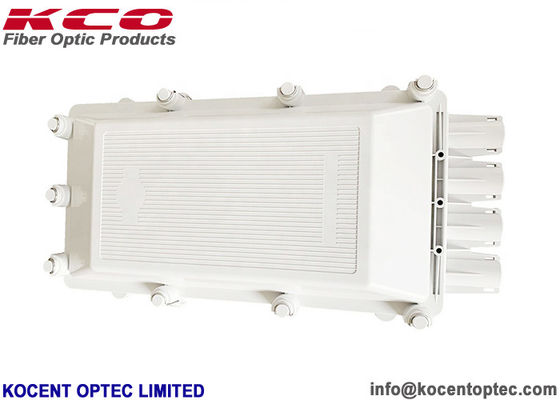

256 Core IP67 Impermeabile Montaggio a Parete Chiusura di Giunzione Fibra Ottica Scatola di Giunzione Fibra Ottica

Il KCO-GJS04256 è una scatola di chiusura per giunzioni orizzontali a montaggio a parete, progettata come scatola di giunzione ad accesso universale per cavi ottici di media capacità. Consente la continuità e la segregazione delle fibre nelle implementazioni di reti ottiche di potenza e di trasporto. L'involucro fornisce continuità meccanica per gli elementi di trazione del cavo, proteggendo al contempo fibre, giunzioni e dispositivi ottici, e facilita la gestione organizzata delle giunzioni e lo stoccaggio delle fibre in eccesso.

Con quattro porte per cavi e una capacità massima di giunzione di 256 fibre su otto vassoi, la scatola è ermetica e classificata IP67 per installazioni esterne e interne. È adatta per case di tronchi, pozzetti, pareti, pali e gallerie per cavi.

• Il design avanzato della struttura interna garantisce che le fibre non subiscano attenuazione.
• Spazioso interno per l'avvolgimento e lo stoccaggio delle fibre.

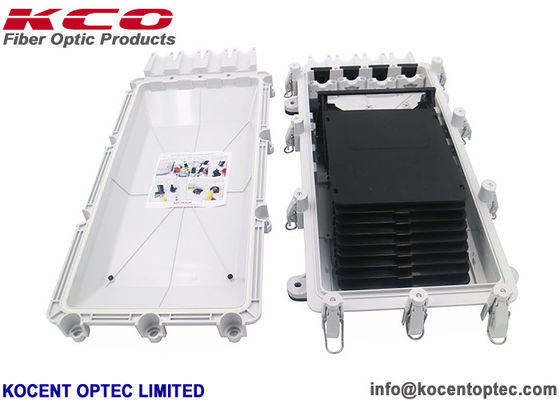

• Vassoi di giunzione in fibra a ribalta per un facile accesso.
• Il raggio curvo soddisfa gli standard internazionali.
• Facile e veloce aggiungere o ridurre i vassoi di giunzione.
• Innovativa guarnizione elastica integrata.
• Materiale PC per le parti in plastica ed eccellente acciaio per gli elementi di fissaggio esterni e i componenti strutturali.
• Design riutilizzabile con capacità di espansione per più rientri.
• Supporta la connessione e la disconnessione elettrica per cavi in fibra ottica.

• Quattro accessi indipendenti per cavi su un'estremità, ognuno dei quali consente l'ingresso individualizzato di almeno due cavi multifibra di media capacità (doppi ingressi) e fino a sei cavi ottici di piccola capacità (7 mm).
• Il coperchio di chiusura è completamente assemblato e rimovibile senza attrezzi speciali grazie alla guarnizione ermetica di tipo a clip.

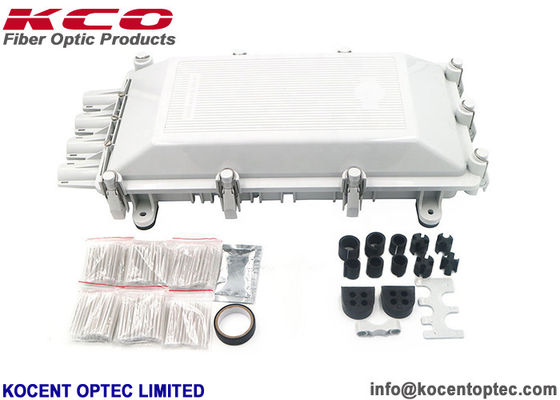

• La sigillatura dell'accesso al cavo utilizza guarnizioni in gomma con ingressi pretagliati.
• Il diametro di ingresso/uscita del cavo varia da 22 mm a 7 mm; massimo 256 fusioni di fibre (doppio strato).
• Vassoi di giunzione rettangolari, ad ampio raggio, di facile accesso con linguette estensibili per un migliore stoccaggio delle fibre fino a 32 fibre (doppio strato). Sia il blocco di supporto che i singoli vassoi ruotano a 90° e si incastrano in posizioni fisse per facilitare l'installazione.
• Le scatole possono essere aperte, chiuse e manipolate senza interrompere i circuiti in funzione, consentendo la giunzione e la segregazione dei cavi senza tagliare tutte le fibre, oltre a un adeguato stoccaggio dei tubi e delle fibre residue.
• Carico di trazione assiale per cavo: > D / 45 mm × 1000 N (D = diametro cavo), 1 ora per cavo; spostamento cavo < 3 mm.Flessione per cavo: flessione massima di 30° a 500 N; forza applicata a 400 mm dall'estremità della guarnizione; 5 cicli per cavo.
• Coppia del cavo: massima 90° a 50 N; forza applicata a 400 mm dall'estremità della guarnizione; 5 cicli per cavo.
• Frequenza di vibrazione: da 10 a 15 Hz; velocità un'ottava al minuto; ciclo sinusoidale con ampiezza di 3 mm (6 mm da picco a picco); cavo fissato a 500 mm dall'estremità della guarnizione; durata 2 ore per asse.
• Carico statico > 1000 N (25 cm², 10 min).
• Temperatura di esercizio: −25 °C a +70 °C.
• Protezione da impatto meccanico: IK09 (20 J).
• Una volta chiusa, la scatola è completamente ermetica e resistente alle condizioni esterne con grado di protezione IP68.
• Materiali progettati per una durata di servizio minima di 20 anni.
• Specifiche tecniche

Imballaggio

• Sono disponibili opzioni di scatola di cartone, scatola di legno o pallet di legno.
• Spedizione

• Trasporto aereo internazionale: CA, AA, EA, ecc.
• Via mare.
