OM4 50/125 16 Fibre LSZH MPO MTP Patch Cord Elite MPO Fiber Patch Cable per Data Center
| Luogo di origine | Guangdong, Cina |
|---|---|
| Marca | KCO |
| Certificazione | ISO9001, RoHS |
| Numero di modello | MPO-FC-16-OM4-xxM-Aqua-LSZH |
| Quantità di ordine minimo | Negoziato |
| Prezzo | negotiable |
| Imballaggi particolari | Borsa del PE, contenitore di cartone, rotolo di legno |
| Tempi di consegna | i 2~5 giorni dopo ottengono il pagamento |
| Termini di pagamento | Western Union, T/T, L/C |
Dettagli
| Connettore | MPO | Fibra | MM, OM1, OM2, OM3, OM4, OM5 |
|---|---|---|---|
| Copertina | PVC, LSZH | Perdita di inserzione | 0,2 dB |
| Perdita di ritorno | 55dB | Diametro | 2,0 mm, 3,0 mm |
| Lunghezza | 1, 3, 5, 7, 10, 15, 20, - Sì, signore. | Nucleo | 9/125 |
| Conteggio delle fibre | 8 fibre, 12 fibre, 24 fibre | Colore | Rosa, viola, su misura. |
| Evidenziare | cavo in fibra ottica breakout,cavo breakout in fibra ottica |
||
Descrizione di prodotto
Panoramica del prodotto
Il cavo patch in fibra ottica Elite MPO-16 a FC/UPC a 16 core è un cavo breakout ad alta densità progettato per ambienti esigenti di data center e telecomunicazioni. Terminata con un connettore MPO/MTP su un'estremità e connettori FC/UPC sull'altra, questa assemblaggio multimodale OM4 (50/125 µm) offre prestazioni ottimizzate con una guaina aqua a bassa emissione di fumo e zero alogeni (LSZH).
I cavi harness MTP/MPO, noti anche come cavi breakout o fan-out, forniscono una transizione fluida dal cablaggio backbone multifibra a interfacce di connettori in fibra singola o duplex. Il cavo principale utilizza una costruzione rotonda LSZH da 3,0 mm con gambe di breakout da 2,0 mm. Sono disponibili opzioni di connettori MPO/MTP sia femmina che maschio, con connettori maschio dotati di perni di allineamento.
Tutti i cavi patch in fibra MPO/MTP sono conformi agli standard IEC-61754-7 e TIA-604-5 (FOCIS-5). Disponibili sia in gradi di prestazione Standard che Elite, con opzioni di guaina che includono configurazioni rotonde da 3,0 mm, nastro piatto o nastro nudo. Sono offerte versioni monomodali e multimodali (OM1, OM2, OM3, OM4, OM5) in conteggi di 8, 12, 16, 24 e 48 core.
Comprensione dei connettori MPO
MPO (Multi-fiber Push On) è un tipo di connettore ottico che è diventato il connettore multifibra primario per reti di telecomunicazioni e comunicazioni dati ad alta velocità. È standardizzato all'interno di IEC 61754-7 e TIA 604-5.
- I connettori MPO aumentano la capacità dati attraverso un uso altamente efficiente dello spazio, sebbene introducano complessità nel test e nella risoluzione dei problemi delle reti multifibra.
- Pur offrendo molti vantaggi rispetto ai connettori a fibra singola, i connettori MPO presentano sfide uniche per i tecnici che richiedono conoscenze specializzate.
- Questo sistema di connettori e cablaggio ha inizialmente supportato i sistemi di telecomunicazione negli uffici centrali e di filiale, diventando successivamente la connettività primaria nei laboratori HPC e nei data center aziendali.
- La famiglia di connettori MPO si è evoluta per supportare una gamma più ampia di applicazioni e requisiti di imballaggio del sistema.
- Originariamente un connettore a 12 fibre a fila singola, ora esistono tipi di fibre a fila singola da 8 e 16 che possono essere impilati per formare connettori da 24, 36 e 72 fibre utilizzando più ferrule di precisione. Tuttavia, file più larghe e ferrule impilate possono introdurre problemi di perdita di inserzione e riflessione a causa delle sfide di tolleranza di allineamento sulle fibre esterne rispetto alle fibre centrali.
Caratteristiche principali
- Design del cavo ad alta densità per ambienti con spazio limitato
- Prestazioni ottiche ottimizzate
- Opzioni di tipo di lucidatura dell'interfaccia: PC, UPC e APC
- Disponibile nei tipi di fibra OS1/2, OM1, OM2, OM3, OM4 e OM5
- Configurazioni standard del connettore MPO/MTP a 8, 12, 16 e 24 fibre
- Supporta l'attacco diretto ai transceiver 40G/100G
- Terminato in fabbrica per una qualità costante
- Testato al 100% in fabbrica con risultati di test inclusi per ogni assemblaggio
- Utilizza connettori MPO/MTP
- Conforme alla direttiva 200/95/CE (RoHS)
Vantaggi e applicazioni
- Pre-terminato e certificato in fabbrica, offre massime prestazioni ottiche
- Ogni cavo è testato al 100% per bassa perdita di inserzione e riflessione posteriore
- I cavi sono pronti per l'installazione all'arrivo
- Installato con protezioni e manicotti di trazione per resistenza allo schiacciamento
Applicazioni tipiche
- Interconnessione del data center
- Terminazione head-end su un backbone in fibra
- Terminazione di sistemi rack in fibra
- Reti metropolitane
- Cross-connect ad alta densità
- Reti di telecomunicazione
- Reti broadband / CATV / LAN / WAN
- Laboratori di prova

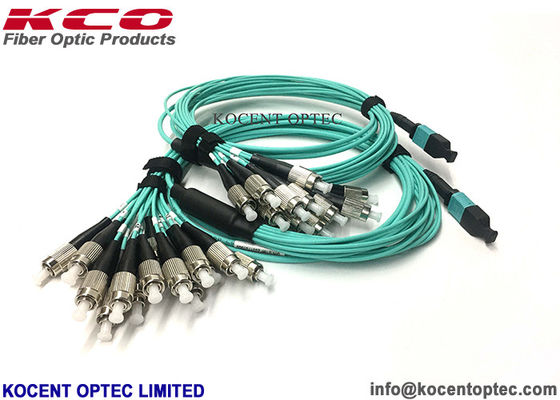

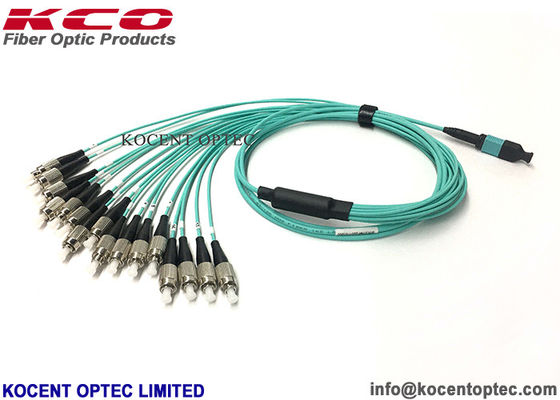

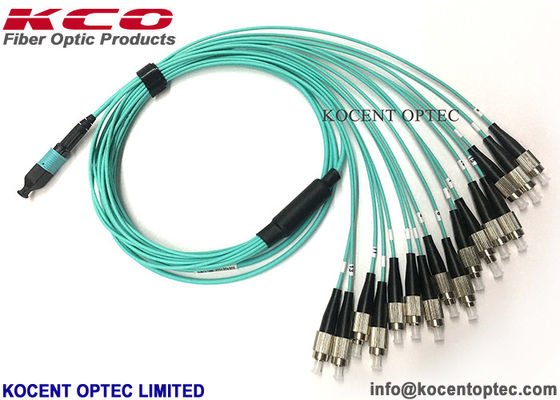

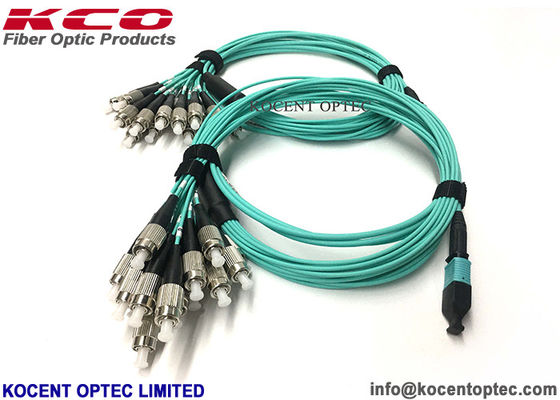

Foto del prodotto
Specifiche
| Parametro | Monomodale (Lucidatura APC) | Monomodale (Lucidatura UPC) | Multimodale (Lucidatura PC) |
|---|---|---|---|
| Conteggio Fibre | 8, 12, 24 ecc. | 8, 12, 24 ecc. | 8, 12, 24 ecc. |
| Tipo di Fibra | G652D, G657A1 ecc. | G652D, G657A1 ecc. | OM1, OM2, OM3 ecc. |
| Massima Perdita di Inserzione | Elite: ≤0,35 dB Standard: ≤0,75 dB |
Elite: ≤0,35 dB Standard: ≤0,75 dB |
Elite: ≤0,35 dB Standard: ≤0,60 dB |
| Perdita di Ritorno | ≥60 dB | ≥60 dB | NA |
| Durata | ≥500 volte | ≥500 volte | ≥500 volte |
| Temperatura Operativa | -40℃ ~ +80℃ | -40℃ ~ +80℃ | -40℃ ~ +80℃ |
| Lunghezza d'onda di Test | 1310nm | 1310nm | 1310nm |
