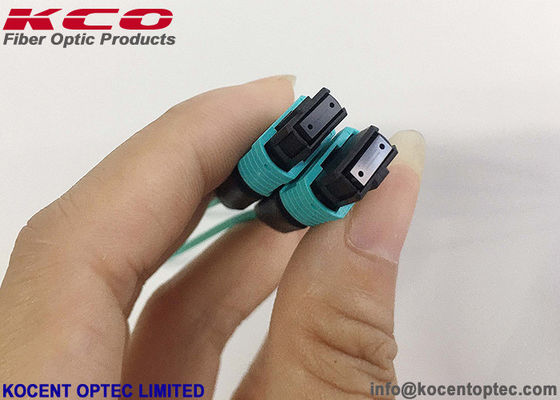

Modulo di loopback MPO MTP e cavo patch di loopback MTP LSZH monomodale 8fo 12fo 24fo

  • LSZH Single Mode 8fo 12fo 24fo MPO MTP Loopback Module and MTP Loopback Patch Cord
  • LSZH Single Mode 8fo 12fo 24fo MPO MTP Loopback Module and MTP Loopback Patch Cord
  • LSZH Single Mode 8fo 12fo 24fo MPO MTP Loopback Module and MTP Loopback Patch Cord
  • LSZH Single Mode 8fo 12fo 24fo MPO MTP Loopback Module and MTP Loopback Patch Cord
  • LSZH Single Mode 8fo 12fo 24fo MPO MTP Loopback Module and MTP Loopback Patch Cord
Luogo di origine Guangdong, Cina
Marca KCO
Certificazione ISO9001, RoHS
Numero di modello KCO-LB-MPOA-G657A1-24
Quantità di ordine minimo Negoziato
Prezzo negotiable
Imballaggi particolari Borsa del PE, contenitore di cartone, rotolo di legno
Tempi di consegna i 2~5 giorni dopo ottengono il pagamento
Termini di pagamento Western Union, T/T, L/C
Dettagli
Connettore MPO Fibra MM, OM1, OM2, OM3, OM4, OM5
Copertina PVC, LSZH Perdita di inserzione 0,2 dB
Perdita di ritorno 55dB Diametro 2,0 mm, 3,0 mm
Lunghezza 1, 3, 5, 7, 10, 15, 20, - Sì, signore. Codice prodotto KCO-LB-MPOA-G657A1-24
Conteggio delle fibre 8 fibre, 12 fibre, 24 fibre Colore Rosa, viola, su misura.
Evidenziare

Fibra ottica di LSZH MPO MTP

,

cavo di toppa di 8fo MTP
Lasciate un messaggio
Descrizione di prodotto
Panoramica del prodotto

Modulo Loop Back MPO/APC Monomodale G657A1 — Cavo Patch Loop Back MTP/APC, disponibile in conteggi di fibre 8, 12 e 24. Progettati per cablaggi backbone ad alta densità nei data center e in altri ambienti ad alta fibra, questi assemblaggi consentono una rapida implementazione riducendo i tempi e i costi di installazione e riconfigurazione della rete.

Gli assemblaggi di cavi multicore a nastro e trunk MPO/MTP vengono utilizzati per interconnettere cassette, pannelli o fan-out. Sono offerti nelle versioni standard a 8, 12, 24 o 48 core utilizzando una struttura di microcavo compatta e robusta. Il cavo compatto ottimizza l'uso del condotto e migliora il flusso d'aria.

Questi cavi MPO/MTP sono costruiti con componenti di altissima qualità. Sono disponibili versioni elite a bassa perdita, caratterizzate da bassa perdita di inserzione per reti ad alta velocità esigenti in cui i budget di potenza sono critici.

Applicazioni del modulo Loopback

I moduli loopback MPO/MTP sono ampiamente utilizzati negli ambienti di test, in particolare nelle reti parallel optic 40/100G. Sono costruiti per collegare le posizioni del trasmettitore (TX) e del ricevitore (RX) delle interfacce transceiver MTP.

I loopback MPO/MTP facilitano e velocizzano il test di perdita di inserzione (IL) dei segmenti di rete ottica collegandoli a trunk MTP o cavi patch. Questi dispositivi consentono la verifica e il test di transceiver dotati di interfacce MTP, come dispositivi 40GBASE-SR4 QSFP+ o 100GBASE-SR4.

Dati tecnici
Livello di prestazioni: Standard vs. Elite
Connettore Modalità Estremità IL max (dB) — Standard RL min (dB) — Standard IL max (dB) — Elite RL min (dB) — Elite
MPO/MTP SM 12F/APC ≤0.70 ≥60 ≤0.35 ≥60
MPO/MTP SM 24F/APC ≤0.75 ≥60 ≤0.35 ≥60
MPO/MTP MM 12F/PC ≤0.50 ≥20 ≤0.35 ≥20
MPO/MTP MM 24F/PC ≤0.50 ≥20 ≤0.35 ≥20
Indice di interferenza MPO
Tipo di connettore Elemento di test Min Max
MPO PC ROC_X (assoluto) (mm) 500 —
ROC_Y (assoluto) (mm) 50 —
Angolo_X (gradi) -0.2 0.2
Angolo_Y (gradi) -0.2 0.2
Max. DH tutte le fibre (nm) -600 600
Max. DH medio (nm) -300 300
Max. DH aggiustato (nm) -300 300
Max. Dip del nucleo (nm) -300 300
Altezza fibra (nm) -300 300
MPO APC ROC_X (assoluto) (mm) 500 —
ROC_Y (assoluto) (mm) 50 —
Angolo_X (gradi) -0.2 0.2
Angolo_Y (gradi) 7.8 8.2
Max. DH tutte le fibre (nm) -600 600
Max. DH medio (nm) -300 300
Max. DH aggiustato (nm) -300 300
Specifiche di prestazione del connettore
Modello SM MM
Numero di fibre del connettore 8, 12, 24 core
Lucidatura PC, APC
Colore alloggiamento Standard (Verde), Elite (Giallo) Standard (Beige), Elite (Acqua)
Perdita di inserzione — Tipo Standard Inferiore a 0,7 dB Inferiore a 0,5 dB
Perdita di inserzione — Tipo Elite Inferiore a 0,35 dB Inferiore a 0,3 dB
Perdita di ritorno PC >50 dB, APC >60 dB >30 dB
Durata (500 accoppiamenti) Inferiore a 0,2 dB
Lunghezza d'onda di test 1310 / 1550 nm 850 / 1300 nm
Specifiche di prestazione del cavo in fibra
Parametro Specifiche
Tipo di fibra OS2, OM1, OM2, OM3, OM4
Numero di fibre 8, 12, 24, 48, 72, 96, 144 core
Diametro cavo 3,0 mm, 5,5 mm o personalizzato
Colore guaina Giallo, Arancione, Acqua, Viola
Materiale guaina OFNR, OFNP, PVC, LSZH
Resistenza alla trazione 500 N
Temperatura operativa -20 a 70 °C
Temperatura di stoccaggio -40 a 75 °C
Immagini del prodotto

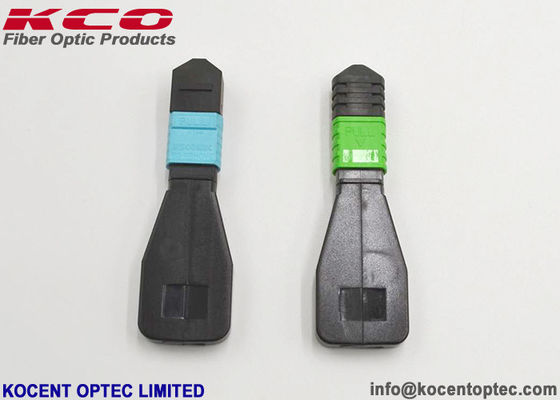

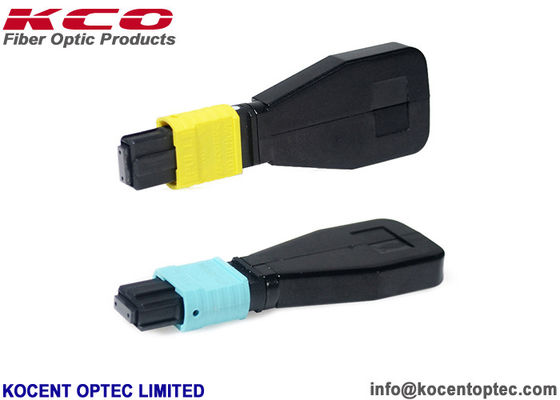

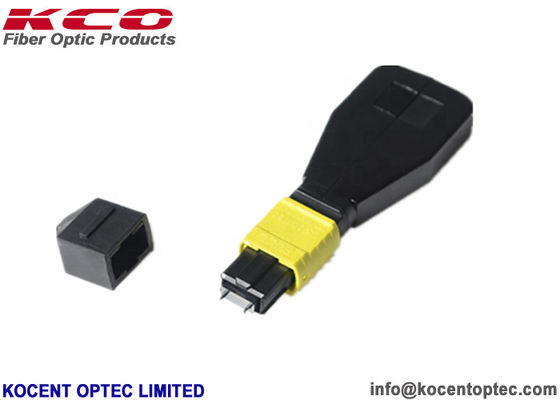

MPO MTP single mode loopback module with 12 fiber APC connectors MPO MTP loopback patch cord 24 fiber single mode G657A1 close-up view MPO MTP loopback module connector endface and housing detail
Catalogo prodotti MPO
  • Cavo Trunk MPO/MTP
  • Cavi Harness MPO/MTP
  • Cavi Patch Fan-out MPO/MTP da 0,9 mm
  • Assemblaggio MPO/MTP serie IP
  • Cavi Patch ad alta densità
  • Loopback MPO/MTP
  • Cavi Patch MT
  • Cassette MPO/MTP
  • Pannello di permutazione fibra ottica MPO/MTP
Prodotti correlati
Related MPO MTP fiber optic products including trunk cables, harnesses, and cassettes
Servizio OEM / ODM

Se desideri visualizzare il tuo logo di marca sui prodotti — ad esempio sul cavo, sulla busta della confezione, sull'etichetta o altrove — il nostro servizio OEM e ODM è sempre pronto ad accogliere le tue esigenze. Ti preghiamo di contattare il nostro team di vendita per ricevere il miglior supporto.

Imballaggio e spedizione
Imballaggio
  • Secondo l'imballaggio standard per l'esportazione
  • Scatola di cartone, scatola di legno, pallet di legno
Spedizione
  • Espresso internazionale come UPS, TNT, DHL, ecc.
  • Aria internazionale: CA, AA, EA, ecc.
  • Via mare
  • Porto marittimo di esportazione standard: Shenzhen, Hongkong, Ningbo
  • Aeroporto di esportazione standard: Shenzhen, Hongkong, Hangzhou, Shanghai
