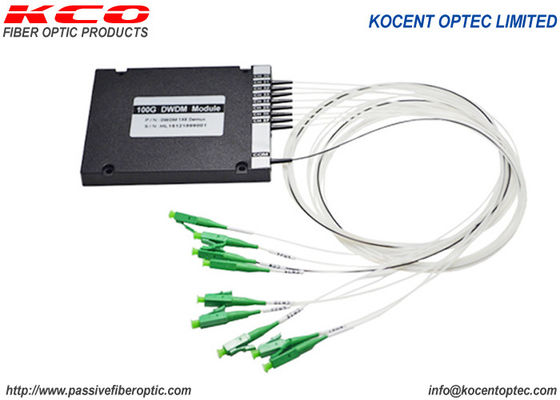

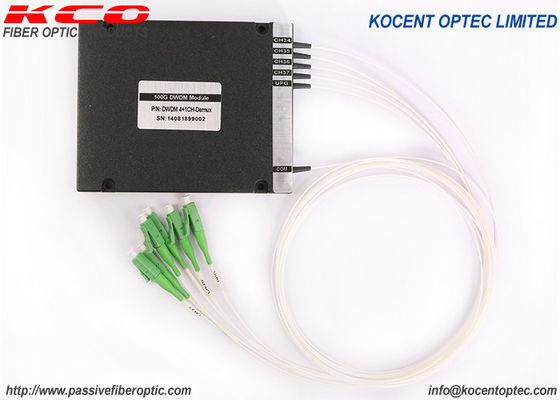

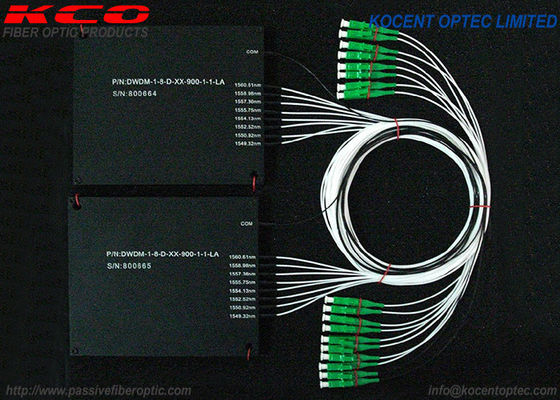

Fibra ottica DWDM Divisione di lunghezza d'onda densa Multiplexer ABS Modulare LC APC 100G 8CH

DWDM (Dense Wavelength Division Multiplexing): DWDM è definito in termini di frequenze.

La spaziatura delle lunghezze d'onda più stretta del DWDM consente di inserire più canali su una singola fibra, ma comporta costi maggiori di implementazione e gestione.

DWDM è per sistemi con più di otto lunghezze d'onda attive per fibra.

DWDM suddivide finemente lo spettro, inserendo oltre 40 canali nella gamma di frequenza della banda C.

Una lunghezza d'onda luminosa separata trasporta ciascun segnale, e il termine 'denso' in DWDM si riferisce alla sua capacità di ospitare fino a 80 diverse lunghezze d'onda. Ogni lunghezza d'onda è larga circa 0,8 nanometri e condivide una singola fibra ottica.

Con DWDM, i fornitori hanno trovato varie tecniche per inserire 40, 88 o 96 lunghezze d'onda a spaziatura fissa nello spettro della banda C di una fibra.

Nei sistemi passivi, una soluzione non alimentata, il ricetrasmettitore xWDM risiede direttamente nello switch di rete. L'uscita del ricetrasmettitore xWDM si collega a un multiplexer non alimentato che combina e ridistribuisce, multiplexa e demultiplexa, i vari segnali. Poiché il ricetrasmettitore xWDM risiede nello switch di rete, ciò significa che tutte le funzionalità xWDM sono integrate nello switch di rete.

Le soluzioni CWDM/DWDM attive sono sistemi autonomi alimentati AC o DC, separati dallo switch. Il compito del sistema autonomo è quello di prendere il segnale ottico a corto raggio della fibra o dello switch IP e convertirlo in un segnale xWDM a lungo raggio. Questa conversione OEO (ottico-elettrico-ottico) è gestita da un transponder. Il segnale xWDM convertito viene quindi trasmesso con l'aiuto di ricetrasmettitori e multiplexer. A causa della separazione della soluzione di trasporto xWDM dallo switch effettivo, i sistemi attivi tendono anche ad essere più complessi delle soluzioni passive integrate.

• Una delle migliori caratteristiche dell'implementazione DWDM su un sistema di linea fotonica a griglia flessibile è l'indipendenza del segnale: la capacità di supportare più generazioni di transponder indipendentemente dal formato, dalla velocità di trasmissione, dalla velocità di simbolo, ecc.
• Molte reti progettate per 10 e 40 Gb/s stanno ora trasportando canali da 200 Gb/s, e molte che sono state implementate con capacità di griglia flessibile stanno ora trasportando segnali da 400 Gb/s e persino da 800 Gb/s!
• Con DWDM, i fornitori hanno trovato varie tecniche per inserire 40, 88 o 96 lunghezze d'onda a spaziatura fissa nello spettro della banda C di una fibra.

• Spaziatura Canali 100GHz ITU (100GHz ITU)
• Bassa perdita di inserzione
• Trasmissione a banda larga
• Elevato isolamento tra canali
• Elevata stabilità e affidabilità
• Percorso ottico senza epossidici

• Sistema DWDM
• Reti CATV
• Sistemi PON
• Sistemi FTTx
