Cavo patch breakout MPO MTP APC lucidato a 8 fibre in modalità singola con metodo di polarità A B C a cavo breakout in fibra ottica LC duplex

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
Luogo di origine Guangdong, Cina
Marca KCO
Certificazione ISO9001, RoHS
Numero di modello MPOA-MPOA-12fo-LSZH-xM
Quantità di ordine minimo Negoziazione
Prezzo negotiable
Imballaggi particolari Borsa in PE, scatola di cartone, rotolo di legno
Tempi di consegna i 2~5 giorni dopo che ottengono il pagamento
Termini di pagamento Western Union, T/T, L/C
Dettagli
Connettore MPO/APC Fibra OS1
Copertina PVC, LSZH Perdita di inserzione 0,2 dB
Perdita di ritorno 55dB Diametro 2,0 mm, 3,0 mm
Lunghezza 1, 3, 5, 7, 10, 15, 20, - Sì, signore. Nucleo 9/125
Conteggio delle fibre 8 fibre, 12 fibre, 24 fibre Colore giallo
Evidenziare

Cavo in fibra monouso APC MPO-8

,

MTP-8 a LC doppio cordone patch

,

Metodo di polarità del cavo di rottura MPO-8
Lasciate un messaggio
Descrizione di prodotto
Panoramica del prodotto

La fabbrica KCO Fiber vende direttamente il cavo patch in fibra ottica break-out APC MPO-8 / MTP-8 a LC Duplex Single Mode a 8 fibre. Questo cavo patch ad alta densità presenta un mini cavo principale a 8 fibre con un connettore MPO-8 o MTP-8 APC su un lato e connettori LC duplex (tipicamente LC/UPC) sull'altro.

Come i cavi trunk MPO/MTP, i cavi patch break-out MPO/MTP a LC sono disponibili in tre metodi di connessione: Tipo A (straight-through), Tipo B (cross connect) e Tipo C (cross pair).

Il connettore MPO APC / MTP APC presenta una lucidatura Angled Physical Contact, progettata per connessioni ad alta velocità e a bassa perdita nelle moderne reti aziendali e nei data center.

Configurazioni disponibili
Opzione 1: Connettore MPO-8 APC + mini cavo SM G657A1 8F + connettore LC/UPC Duplex
Opzione 2: Connettore MTP-8 APC + mini cavo SM G657A1 8F + connettore LC/UPC Duplex

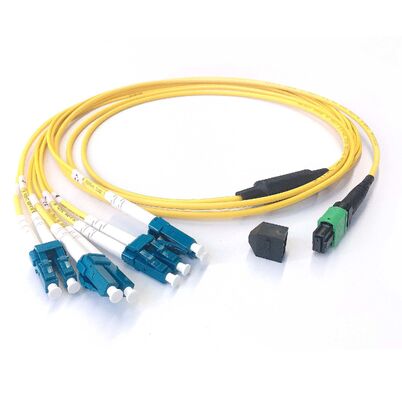

Single Mode 8-fiber APC MPO-8 MTP-8 to LC Duplex fiber optical break-out patch cable with connector detail
Polarità del cavo patch break-out MPO a LC / MTP a LC
1. Tipo A (Straight-Through)

Mappatura delle fibre: Fibra 1 si collega alla Fibra 1 (LC), Fibra 2 alla Fibra 2, e così via.

Orientamento del connettore: Key-Up verso Key-Down.

Come funziona: Poiché questo mantiene un percorso diretto, il flip Tx → Rx deve avvenire altrove nella rete. Per completare il circuito, è necessario utilizzare un cavo patch LC duplex standard da A a B (Crossover) su un'estremità (ad esempio, sullo switch/transceiver).

2. Tipo B (Cross Reversed)

Mappatura delle fibre: Fibra 1 si collega alla Fibra 12 (LC), Fibra 2 alla Fibra 11, e così via.

Orientamento del connettore: Key-Up verso Key-Up.

Come funziona: Questo crea un flip intrinseco all'interno del cavo stesso. A causa di questa inversione interna, è necessario utilizzare un cavo patch LC Straight-Through da A ad A per mantenere l'orientamento corretto Tx → Rx.

3. Tipo C (Cross Pair-Flipped)

Mappatura delle fibre: Fibra 1 si collega alla Fibra 2 (LC), Fibra 2 alla Fibra 1, Fibra 3 alla Fibra 4, e così via.

Orientamento del connettore: Key-Up verso Key-Down.

Come funziona: Il flip della coppia mappa naturalmente Tx a Rx da un'estremità all'altra, rendendolo ideale per il collegamento diretto a apparecchiature LC duplex senza la necessità di speciali cavi patch crossover. Si utilizzano cavi patch LC standard da A a B su entrambe le estremità.

Diagram showing MPO to LC break-out patch cable polarity methods Type A, Type B, and Type C fiber mapping
Dettagli del prodotto
  • Lato connettore A: MPO-8 APC, MTP-8 APC
  • Lato connettore B: LC/UPC duplex, LC/APC duplex (altri disponibili)
  • Tipo di fibra: Monomodale G657A1 / G657A2
  • Numero di fibre: 8F
  • Diametro del cavo: 3,0 mm
  • Materiale guaina esterna del cavo: LSZH, PVC, OFNR
  • Colore del cavo: Giallo (personalizzabile disponibile)
  • Lunghezza break-out: 30 cm, 50 cm
  • Diametro cavo break-out: 2,0 mm
  • Polarità: Personalizzata
  • Perdita di inserzione (IL): Perdita ultra bassa (0,35 dB)
  • Perdita di ritorno (RL): 55 dB
  • Lunghezza del cavo: Personalizzata
  • Testato al 100% in fabbrica prima della spedizione.
  • Rapporto di prova incluso con ogni pezzo.
  • Servizio OEM: Disponibile
  • Imballaggio: 1 pezzo/sacchetto

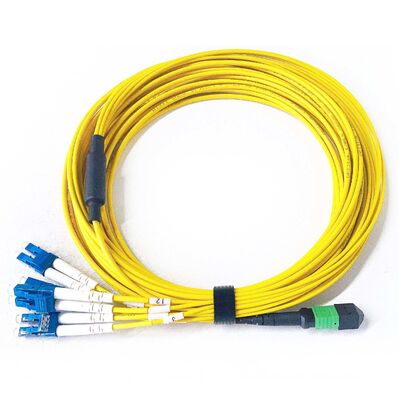

Single Mode 8-fiber APC MPO-8 to LC Duplex break-out patch cable product detail view
Applicazioni
  • Data Center
  • AI Center
  • Starlink Connection Center
  • FTTH (Fiber to the Home)
  • FTTO (Fiber to the Office)
  • FTTC (Fiber to the Curb)
  • FTTR (Fiber to the Room)
  • FTTX (Fiber to the X)
Specifiche
Parametri Assemblaggi cavi in fibra standard
Tipo di fibra SM (G.657A)
Materiali guaina LSZH / OFNR / PVC
Lato connettore A MPO APC femmina / maschio, MTP APC femmina / maschio
Lato connettore B LC/UPC duplex, LC/APC duplex, Altri
Materiali ghiera Polimero rinforzato con vetro
Lunghezze d'onda di test 1310±30 / 1550±30nm
Perdita di inserzione IL (dB) ≤ 0,35 dB (perdita ultra bassa), ≤ 0,65 dB (perdita standard)
Perdita di ritorno RL (dB) ≥ 55 dB (APC)
Scambiabilità ≤ 0,2 dB
Assemblaggi cavi Cavo trunk
Temperatura operativa (°C) -10 ~ +70
Temperatura di stoccaggio (°C) -40 ~ +85
Pacchetto 1 unità/sacchetto

*Tutti i valori specificati sono con connettori.

Imballaggio

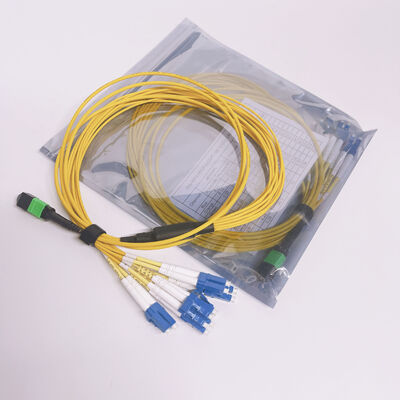

Standard export packing for MPO MTP to LC break-out fiber optic patch cables
Servizio OEM / ODM

Se desideri visualizzare il tuo logo di marca sulla merce — ad esempio sul cavo, sulla busta, sull'etichetta o ovunque altro — non è un problema. Il nostro servizio OEM e ODM è sempre pronto ad accogliere le tue esigenze.

Imballaggio e spedizione
Imballaggio
  • Secondo l'imballaggio standard per l'esportazione.
  • Scatola di cartone, scatola di legno, pallet.
  • Marcatura standard.
Spedizione
  • Espresso internazionale come UPS, TNT, DHL, ecc.
  • Aereo internazionale: CA, AA, EA, ecc.
  • Via mare.
