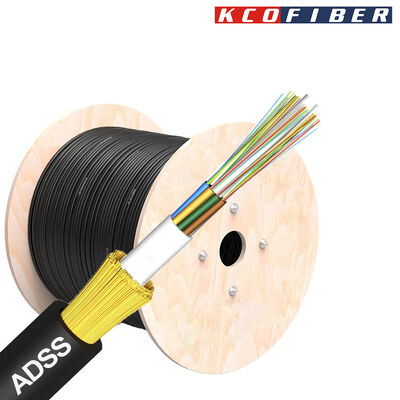

150M Span Single PE Sheath Cablo ad acqua resistente ADSS in fibra ottica per reti aeree autoportanti completamente dielettiche

Un cavo in fibra ottica ADSS (All-Dielectric Self-Supporting) a guaina singolaè un cavo in fibra ottica aereo completamente non metallico che utilizza un solo rivestimento protettivo esterno (tipicamente realizzato in materiale PE) per racchiudere i suoi componenti principali, distinguendolo dalle varianti ADSS a doppia guaina che aggiungono un ulteriore strato di guaina interna.Questo cavo ottico aereo ADSS a guaina singola in PE con campata di 150 m è una soluzione in fibra ottica aerea completamente non metallica e impermeabile, costruita appositamente per l'installazione aerea su pali di servizio e torri di trasmissione. È ottimizzato per scenari in cui la spaziatura tipica dei pali raggiunge i 150 m, eliminando la necessità di cavi di supporto aggiuntivi e consentendo l'installazione su linea viva senza interrompere le operazioni della rete elettrica vicina.

Il cavo è pienamente conforme agli standard industriali AS/NZS S008, IEC 60794-3-20 e IEEE 1222.

È disponibile con molti tipi di fibra, tra cui fibra monomodale (SMF) 9/125 G.652D, G.657A1, G.655 e altri, o fibra multimodale (MMF) 62.5/125 OM1 e 50/125 OM2, OM3, OM4 e OM5.

Applicazioni principali

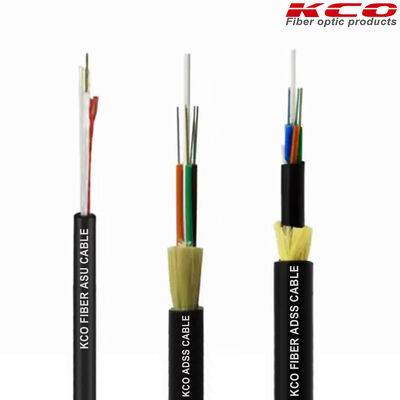

Cavo in fibra ottica aereo ADSS a guaina singola con guaina esterna in PE nero e elemento di rinforzo in filo aramidico.

• Tubi sciolti impermeabili:
• I tubi termoplastici in PBT ospitano fino a 12 fibre monomodali ITU-T G.652D/G.657A ciascuno, riempiti con un gel impermeabile a bassa viscosità, tissotropico e non fondente, completamente compatibile con i materiali di rivestimento delle fibre. Questo gel isola completamente le fibre dall'umidità, prevenendo l'attenuazione del segnale causata dall'intrusione di acqua.Un elemento di rinforzo centrale non metallico (FRP, Fiber Reinforced Plastic) fornisce il supporto di trazione primario.
• Due strati di filo aramidico ad alta resistenza sono ritorti uniformemente attorno al nucleo del cavo per migliorare ulteriormente le prestazioni di trazione.
• Guaina esterna singola in PE:
• Lo strato più esterno è una guaina in polietilene (PE) nera stabilizzata ai raggi UV spessa 1,8–2,2 mm, pienamente conforme allo standard AS 1049. Resiste alla radiazione UV a lungo termine, all'erosione da ozono e alle fluttuazioni di temperatura, e può essere aggiornata a una variante speciale in PE AT anti-tracciamento per ambienti con campi elettrici ad alta tensione di 110 kV per evitare danni da corrosione elettrica.Sezione trasversale della costruzione del cavo ADSS a guaina singola.

• La resistenza alla trazione nominale (RTS) varia da 10 kN a 120 kN, con la tensione operativa quotidiana massima mantenuta al di sotto di 1/3 della RTS per garantire che la deformazione della fibra rimanga inferiore allo 0,05%.Intervallo di campata:
• 50 m, 80 m, 100 m, 120 m, 150 m, 200 m, 300 m, 500 m.Raggio di curvatura:
• 20× diametro del cavo durante l'installazione; 15× diametro del cavo in stato statico senza carico.Intervallo di temperatura:
• −10 °C a +50 °C per l'installazione; −40 °C a +70 °C per il funzionamento e lo stoccaggio a lungo termine.Vantaggi chiave:
• Completamente immune ai fulmini e alle interferenze elettromagnetiche; 30–50% più leggero dei cavi ADSS a doppia guaina, riducendo il carico sulla torre e la difficoltà di installazione.Guaina esterna singola:
• Guaina in HDPE nera stabilizzata ai raggi UV spessa 1,5–2,0 mm.Caratteristiche della fibra

Marchio OEM/ODM personalizzato disponibile su cavo, imballaggio ed etichette.

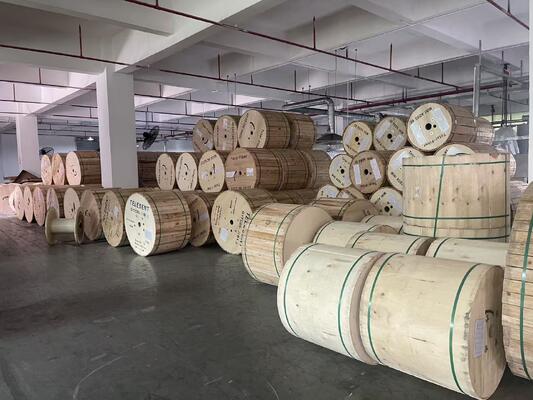

Spedizione
