200M Span OM4 Multimode Single Sheath ADSS Optical Fiber Cable All-Dielectric Self-Supporting Aerial Fiber Optic Cable

Cavo in fibra ottica aerea esterna ADSS a guaina singola multimodale OM4 da 200M a lunga campata, da 2 a 144 anime

ADSS a guaina singola (Autoportante completamente dielettrico) il cavo in fibra ottica per esterni è un cavo in fibra ottica leggero e non metallico progettato per installazioni aeree esterne senza la necessità di un cavo di acciaio separato. Caratterizzato da un singolo strato di rivestimento esterno, serve come opzione economica e flessibile per la distribuzione a campata da corta a media.

Un cavo ADSS a guaina singola si basa su una geometria concentrica integrata per sostenere il proprio peso contro carichi ambientali come vento e ghiaccio.

Un cavo in fibra ottica aerea esterna ADSS a guaina singola con campata di 200 metri rappresenta la soglia ingegneristica superiore per le installazioni aeree a guaina singola. Mentre la maggior parte dei cavi a guaina singola raggiunge un massimo di circa 100 m-120 m, i produttori specializzati possono estendere una singola guaina fino a 200 metri aumentando significativamente la densità del filato aramidico interno (Kevlar) per compensare vento, ghiaccio e cedimento strutturale su distanze maggiori.

Il cavo è pienamente conforme agli standard industriali AS/NZS S008, IEC 60794-3-20 e IEEE 1222.

È disponibile con molti tipi di fibra, tra cui fibra monomodale (SMF) 9/125 G.652D, G.657A1, G.655 e altri, o fibra multimodale (MMF) 62.5/125 OM1 e 50/125 OM2, OM3, OM4 e OM5.

Questo cavo ADSS a guaina singola è ampiamente utilizzato nelle linee di comunicazione della rete di distribuzione elettrica da 10 kV-110 kV con una spaziatura tipica dei pali di 150 m. È adatto anche per aree montuose soggette a fulmini, percorsi di comunicazione ferroviaria e reti di accesso FTTH suburbane nell'ultimo miglio. La sua struttura completamente dielettrica è completamente immune alle interferenze elettromagnetiche, rendendolo un sostituto ideale per i tradizionali cavi di comunicazione aerei metallici e migliorando significativamente l'affidabilità e la durata dei collegamenti in fibra aerei esterni.

• Le fibre ottiche colorate multimodali OM2 da 50/125 µm da 250 µm sono inserite in tubi sciolti in PBT ad alto modulo riempiti di unguento impermeabilizzante.
• Tubi sciolti impermeabili: Tubi in PBT termoplastico ospitano fino a 12 fibre monomodali ITU-T G.652D/G.657A ciascuno, riempiti con un gel impermeabile a bassa viscosità, tissotropico e non fondente, completamente compatibile con i materiali di rivestimento delle fibre. Questo gel isola completamente le fibre dall'umidità, prevenendo l'attenuazione del segnale causata dall'intrusione di acqua.
• Un membro di resistenza centrale non metallico (FRP, Fiber Reinforced Plastic) fornisce il supporto di trazione primario.
• Due strati di filato aramidico ad alta resistenza sono ritorti uniformemente attorno al nucleo del cavo per migliorare ulteriormente le prestazioni di trazione.
• Guaina esterna singola in PE: Lo strato più esterno è una guaina in polietilene (PE) nera stabilizzata ai raggi UV spessa 1,8-2,2 mm, pienamente conforme allo standard AS 1049. Resiste a radiazioni UV a lungo termine, erosione da ozono e fluttuazioni di temperatura, e può essere aggiornata a una variante speciale in PE anti-tracciamento AT per ambienti con campo elettrico ad alta tensione di 110 kV per evitare danni da corrosione elettrica.

• Alta tensione: La resistenza alla trazione nominale (RTS) varia da 10 kN a 120 kN, con la tensione operativa quotidiana massima mantenuta al di sotto di 1/3 della RTS per garantire che la deformazione della fibra rimanga inferiore allo 0,05%.
• Intervallo di campata: 50 m, 80 m, 100 m, 120 m, 150 m, 200 m, 300 m, 500 m.
• Raggio di curvatura: 20 × diametro del cavo durante l'installazione; 15 × diametro del cavo in stato statico senza carico.
• Intervallo di temperatura: -10 °C a +50 °C per l'installazione; -40 °C a +70 °C per il funzionamento e lo stoccaggio a lungo termine.
• Vantaggi chiave: Completamente immune a fulmini e interferenze elettromagnetiche; 30-50% più leggero dei cavi ADSS a doppia guaina, riducendo il carico sulla torre e la difficoltà di installazione.
• Guaina esterna singola: Guaina in HDPE nera stabilizzata ai raggi UV spessa 1,5-2,0 mm.

Se desideri visualizzare il tuo logo di marca sulle merci, ad esempio sul cavo, sulla borsa, sull'etichetta o ovunque altro, non c'è nessun problema. Il nostro servizio OEM e ODM è sempre pronto ad accogliere le tue esigenze.

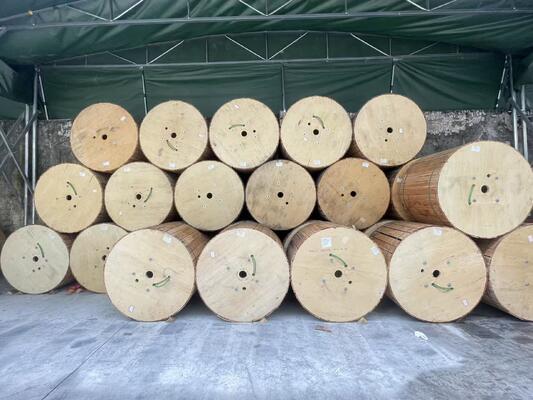

Imballaggio standard per l'esportazione: scatola di cartone, scatola di legno o pallet di legno.

• Espresso internazionale come UPS, TNT, DHL, ecc.
• Aria internazionale: CA, AA, EA, ecc.
• Via mare
